オムロン温調計ツールポート変換器

2009/02/24

オムロンからE58-CIFQ1と言うUSB変換ケーブルが発売されていますが、RS232C変換器を使って温調計と通信をします。
今回もUSBケーブル、温調計E5ANをかんぽさんから送っていただきました。謝謝！
USBケーブルは今回の実験には参加していませんが、信号解析の為使用しました。その結果以下の事が判りました。
入出力はTTLレベルで、RS232Cとは変換器で直接接続できます。
コネクターの１番ピン４番ピンはグランド、２番ピンは温調計出力、３番ピンは温調計入力です。
実用的には、サージ保護回路を設けたりＥＳＤ保護デバイスを使用したほうが良いでしょう。

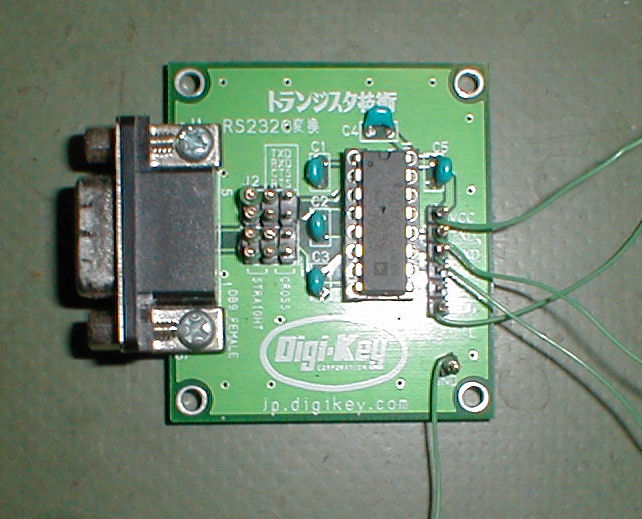

	RS232C−TTL変換器は、以前トランジスタ技術の付録で基板のキットが付属していたものを、組みたてて置いておいたものを使った。

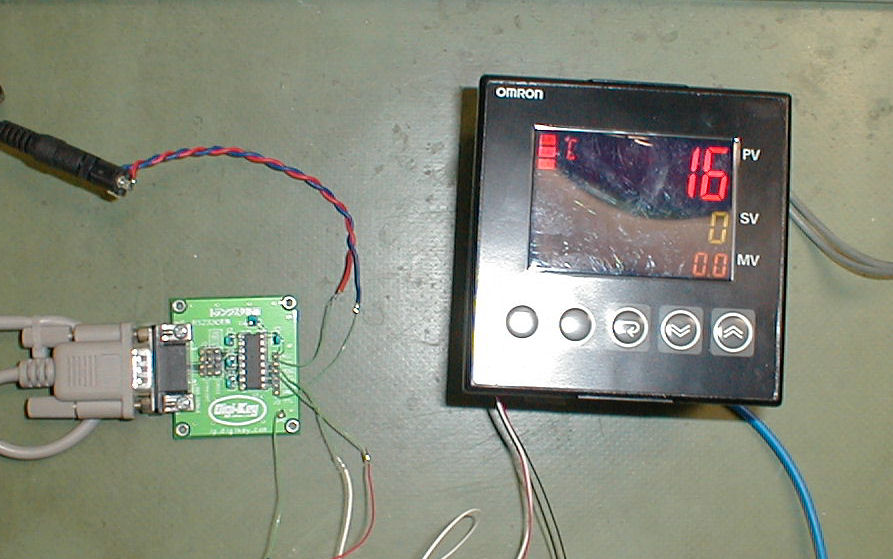

温調計E5ANにコネクターを使ってRS232C−TTL変換器を接続してみる。

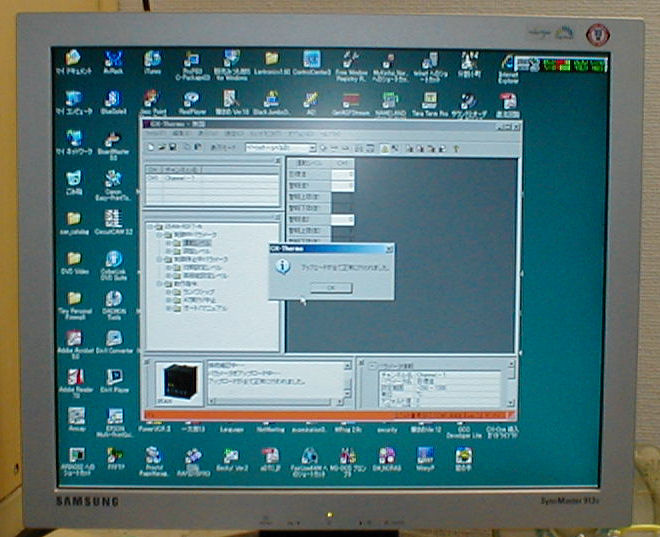

	E5ANとパソコンの通信画面
