ＵＳＢ−ＲＳ２３２変換器

2006/12/27
2008/02/05
2011/06/16

　現在、ＵＳＢ−ＲＳ２３２変換器で使用されているチップは、数種類あるかとおもいます。チンゲン菜さんのページに以前に販売されていた変換器の写真と、使用しているＩＣ名が掲載されています。
　特に、シーケンサー用に販売されている変換器は、ＰＬ２３０３系やＦＴ８Ｕ２３２ＡＭやＦＴ２３２BMなどのものがあります。
そのなかでも、三菱シーケンサー用のＵＳＢ−ＲＳ４２２変換器に多用されているのがＦＴＤＩのチップで、本家本元の三菱でさえもＦＴＤＩのチップを乗せた変換器を発売しているくらいですから。
　ＵＳＢ−ＲＳ４２２変換器用にＦＴＤＩ社のチップを乗せているのは、ダイヤトレンド、三菱、システムたけなか（エスタケの会社）等です。汎用のＲＳ２３２Ｃ変換器では、アーベルやコンパス・ラブ、ラトックシステム（Prolificのものと、FTDIのものがあり、旧製品はProlific、新製品はFTDIのチップを搭載）などが一般的です。オムロンからも自社用ＰＬＣ用にＲＳ２３２Ｃケーブルを出していますが、これもＦＴＤＩチップ搭載です。　　FTDI社では、自社製のドライバーを配布しています。これら、FTDIチップを乗せた変換器は、みなFTDI社のドライバーを使っています。メーカ識別コードやプロダクトID、使用バージョンが違う程度で、基本的にすべて同じです。
　ＵＳＢ−ＲＳ２３２Ｃ変換機を三菱シーケンサー用に使用する場合、Ｗｉｎｄｏｗｓ９８系のＯＳではドライバーのバージョンに制限があり、バージョンによって通信異常になる可能性があります。
　Prolific社のＰＬ２３０３系のＩＣを採用して、ＵＳＢ−ＲＳ４２２変換器を製作販売しているメーカーも有ります。汎用のＲＳ２３２Ｃ変換器では、ＩＯデータやエレコムなどが一般的ですが、三菱シーケンサー用に使用する場合は、専用のドライバーを使わないと通信異常になる可能性があります。ＩＯデータなどは、Ｗｉｎｏｗｓ９８系用として専用のドライバーをホームページにＵＰしてあります(ＩＯデータの新しいバージョンのものは、うまく動作しないようです)。
秋月電子のものはProlific社のチップを使っていますが、どうもチップの種類が違うようで、三菱Aシリーズでは動作しません。バージョンのドライバーはProliflc社の標準ドライバーを使用しているようです。ＸｐのみですがAシリーズでも動作確認できました。バージョンは、Ver2.0.2.1が最新です、９８系ではダメでした。

	ＵＳＢ−ＲＳ４２２変換を外部から見たところです。Ａシリーズ用シーケンサーに直接接続できるようになっています。

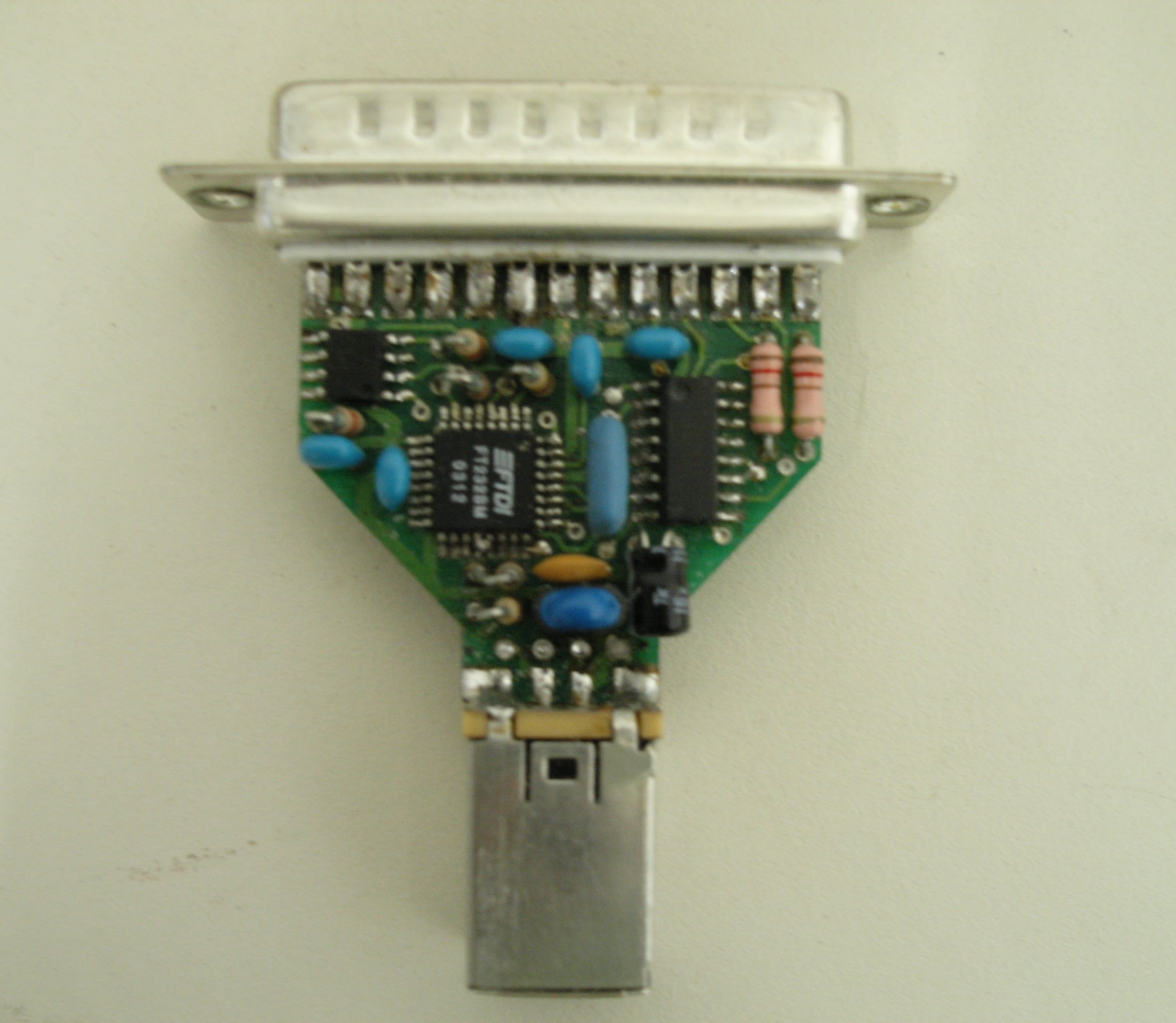

	これは、ＵＳＢ−ＲＳ４２２変換器の内部ですが、ＦＴＤＩのチップでＦＴ２３２ＢＭを乗せています（現在は、ＦＴＤＩの別のチップに変わっています）。 ダイヤトレンドや、三菱、オムロンも同系列のチップを乗せています。

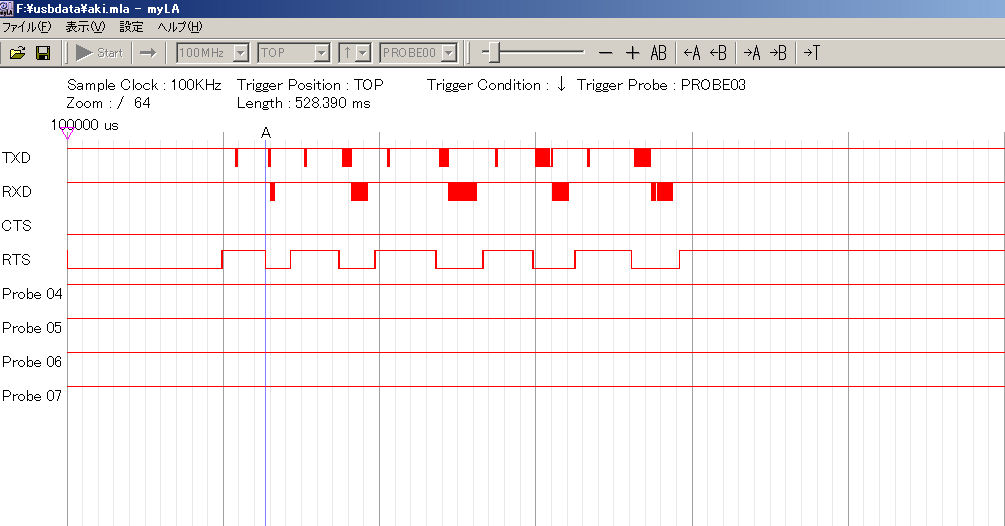

秋月USB-RS２３２C変換器を使ったAシリーズ用信号のタイミング　OS　WindowsXp

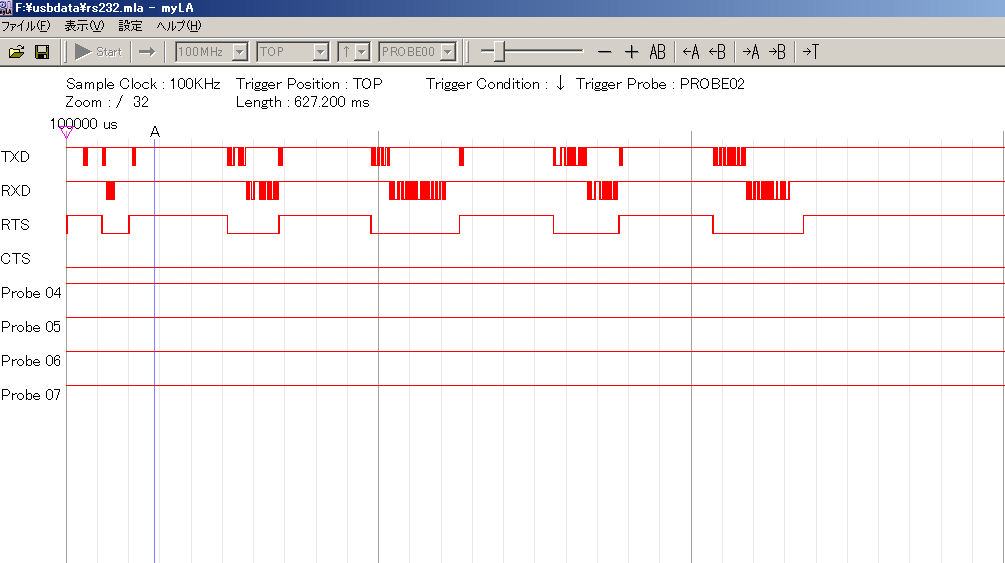

RS２３２C−RS４２２変換器を使ったAシリーズ用信号のタイミング　OS　WindowsXp
