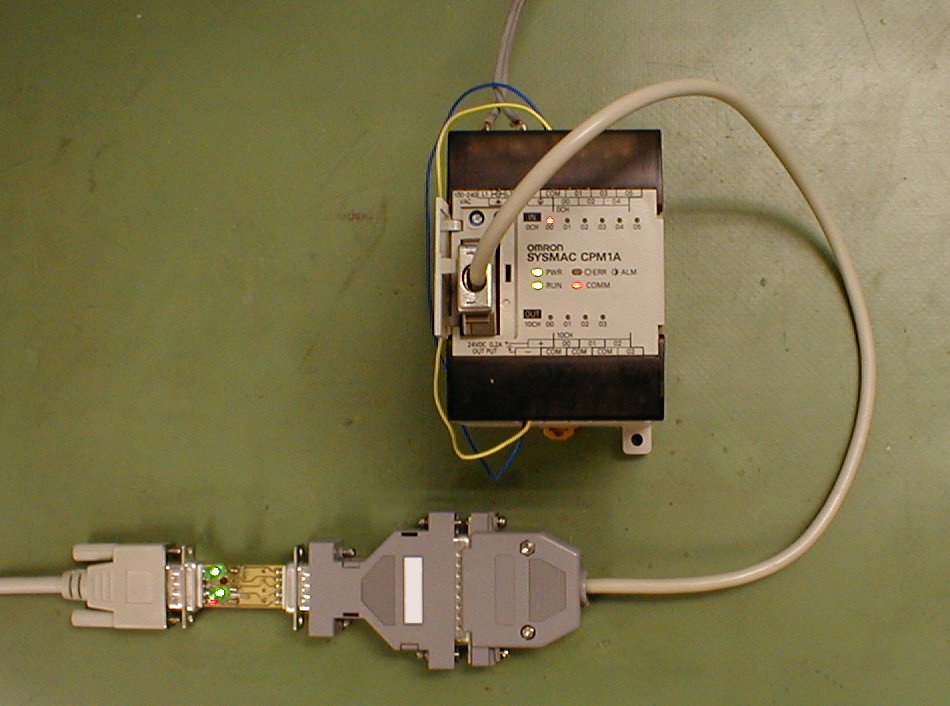

最新の状況 オムロン用の変換ケーブル、やっと発売です。
|
|
| オムロンのケーブルには、富士通製のSCSIタイプ２０ピンメスコネクターを使用しています。このタイプのコネクターを販売している国産メーカーは少なく、入手しようとするとおそらく、２〜３社程度ではないでしょうか。 以前、秋葉原を駆けずり回って、やっと見つけたのが本多の製品でした。このコネクターを会社へ持ち帰って、いざオムロンのシーケンサーに取付けてみようと思い、コネクターを挿そうとしたら、これが入りません。調べてみると、コネクターカバーの外形が３０ｍｍ、PLCのツールポートの大きさ３０ｍｍ、このままでは入りません。そこで外形をやすりで擦り落とし何とかツールポートに差し込めるように加工しました。 ふと、富士通のコネクターを見て、どうして入るのだろうと寸法を測ったら外形２９ｍｍ。富士通のカタログを調べると、２８．９５ｍｍになっていました。 他メーカーのコネクターカバーを調べてみると、殆どが３０ｍｍ、一社だけ、２９．５ｍｍというのがありましたが、SCSI用のコネクターがありません。とりあえず、やすり掛けしたコネクターカバーを使って、変換ケーブルを試作、動作確認を行った次第です。 そこで、富士通製のコネクターを入手しようと商社に当たらせましたが、単品では調達できず、ロット４００個、納期３．５ヶ月の回答が来ました。さらに、富士通にはカシメ専用のコネクターしかなく、はんだ付け用のものはありません。これは商社の言い分ですが、「どうも富士通のこの型式のコネクターは売れていないようで、メーカーも生産中止にしたいくらいらしい。」、と言っていました。オムロンさん、なんでこんなコネクター使ってPLCを設計したの。 これではオムロンの変換ケーブルは、陽の目を見ないで終わってしまいそうです。皆さんの、ご要望に答えることが出来ず残念に思って、何とかならいないものかと頭をひねって、よーく考えてみると名案がありました。 ３０ｍｍのコネクターカバーを痩せらせれば、オムロンのＰＬＣに挿すことができるのなら、いっそのこと本多の３０ｍｍのカバーを削ってしまえば問題は解決するはずです。ということで、カバーを０．６〜０．８ｍｍ削ることにしました。それ以上削ると、今度は、カバーがフニャフニャニなってしまいそうです。 最新状況 モニターをしていただいているみなさんの協力で、良好なテスト結果が帰ってきましたので、やっと販売にこぎつけました。 |

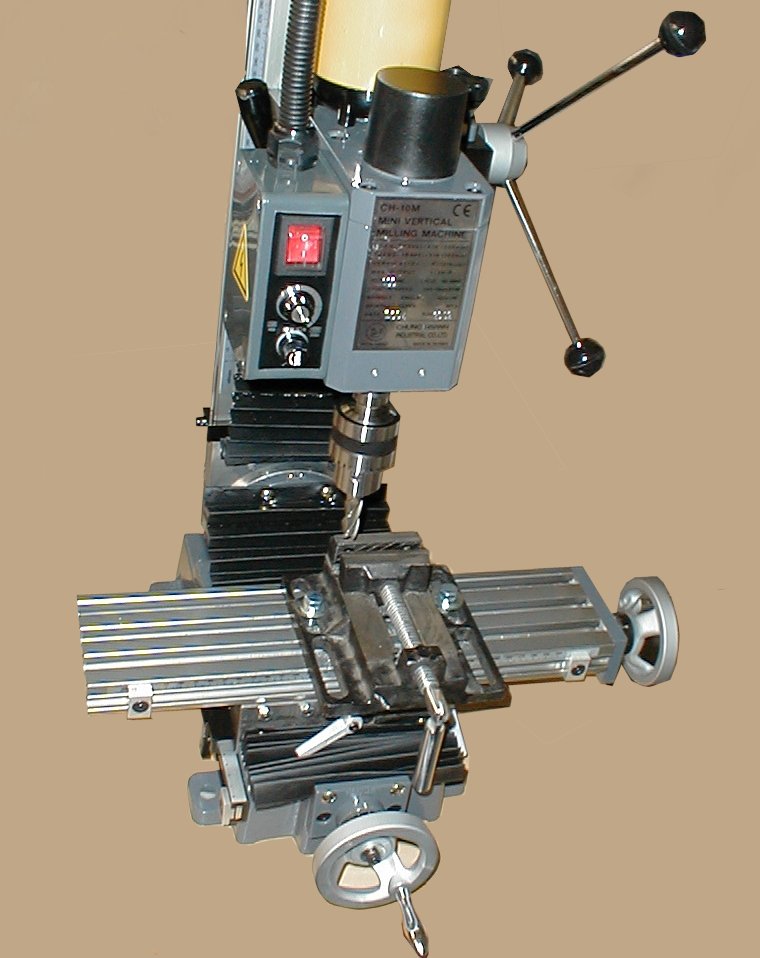

 加工用のフライス |
|
